12um 640x512 USB шығысы ықшам мөлшері Жылу модулі
|
Модель нөмірі |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Жылу модулі |
||||
|
Сурет сенсоры |
Vox басланбаған фокустық ұшақ массивтері |
|||
|
Макс. Дролаю |
640 × 512 |
|||
|
Кадр жиілігі |
Реттелетін, 6HZ-ден 30урц |
|||
|
Пиксель аралығы |
12 мк |
|||
|
Жауап алқасы |
8 мкм-ден 14 мкм |
|||
|
Нозат |
≤ 40 мк (@ 25 ° C), f # = 1.0 |
|||
|
Линза (фокустық ұзындығы) |
9,1мм |
15 мм |
19 мм |
25 мм |
|
F сан |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
ИФОВ |
1.3мрад |
0,8мрад |
0.6мрад |
0.48мрад |
|
Көрініс өрісі (H × v ×) |
48.3 ° × 38.6 ° |
29.3 ° × 23.4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
Мин. Қашықтықтан бас тарту |
2m |
5m |
7m |
8m |
|
Температураны өлшеу |
||||
|
Температура диапазоны |
- 20 ° C ~ + 150 ° C & 100 ° C ~ 550 ° C |
|||
|
Температураның дәлдігі |
1 ° C температурада (± 2 ° C, ± 2%) 0 ° C-тан жоғары объекті температурада |
|||
|
Температура арақашықтық (0,65 × 0,65М негізінде) |
10М (ең алыс) |
15М (ең алыс) |
20М (ең алыс) |
25М (ең алыс) |
|
Термографиялық ереже |
3 Температураны өлшеу ережелері, 21 Ережелер (10 балл, 10 аймақ және 1 жол) |
|||
|
Деректер шығару |
16BIT температурасы туралы мәліметтер |
|||
|
Сурет дисплейі |
||||
|
Контрастты реттеу |
Иә |
|||
|
Жарықтықты реттеу |
Иә |
|||
|
Палитралар |
15 бояулар түсті реттеледі, әдепкі ақ ыстық |
|||
|
FFC (жалпақ өрісті түзету) режимі |
Авто, қолмен, сыртқы түзету |
|||
|
Дда |
Иә |
|||
|
Генерал |
||||
|
Аппараттық интерфейс |
USB2.0 FPC |
|||
|
Күш |
DC 5V ± 5% |
|||
|
Қуатты тұтыну |
≤0.55w |
≤0.55w |
≤0.55w |
≤0.65w |
|
Дірілді және соққы |
Діріл: синусоидалы діріл, 20 м / с, 3 - ось Соққы: жарты синус толқын, 30 г / 11 мс, 3 - Axis 6 - жол |
|||
|

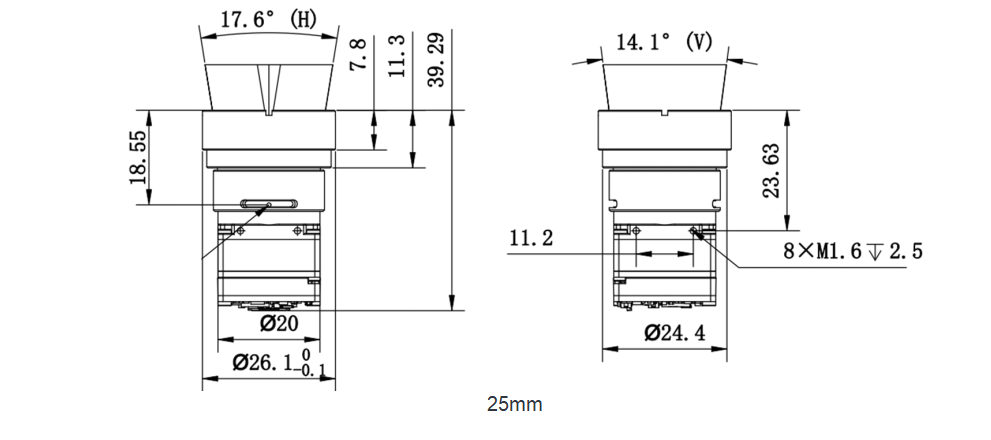

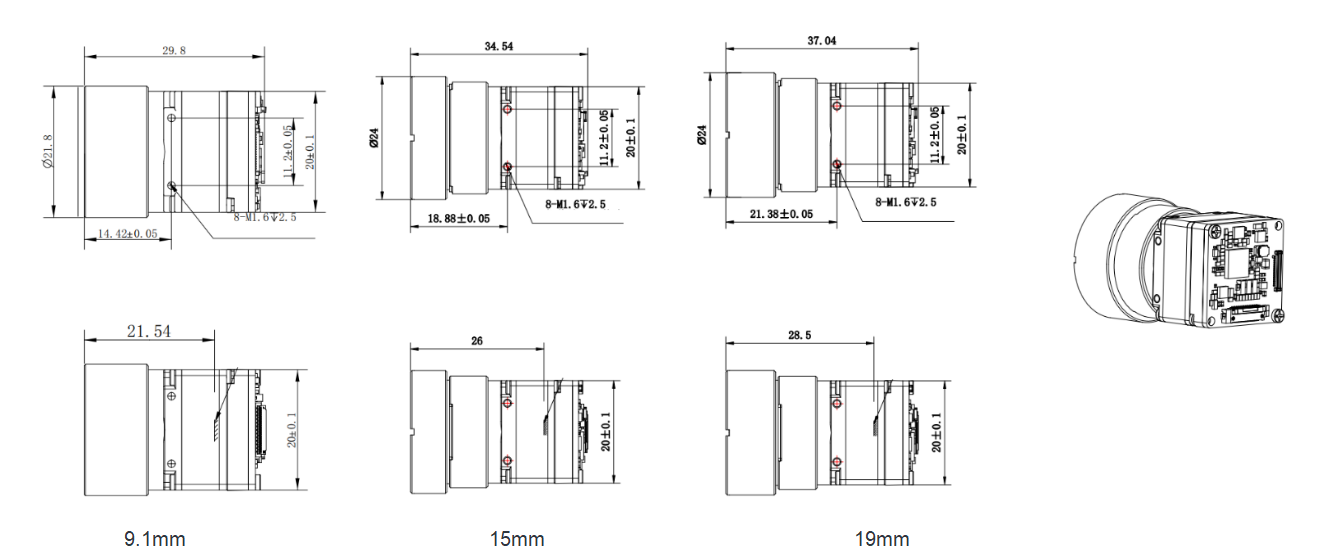

Өлшемі (мм) |
29.8 * 20 * 20мм |
34.54 * 20 * 20мм |
37.04 * 20 * 20мм |
39.29 * 20 * 20мм |
|
Салмақ |
≤22g |
≤28g |
≤32g |
≤33g |
|
Жұмыс температурасы |
- 40 ° C ~ 70 ° C |
|||
