1280x1024 / 640x512 Желі және сандық қос шығыс Камера модулі
Техникалық шарғы
Улгі | SG - SWZ12ND2 - 17510 | SG - swz06nd2 - 17510 | |
Сенсор | Сурет сенсоры | 1/2 «Sony Ingaas Global Shutter Systor Sensor IMX990 | 1/4 «Sony Ingaas Global Shutter Systor Sensor IMX991 |
| Тиімді пиксельдер | Шамамен. 1.34MP | Шамамен. 0.34MP | |
| Пиксель өлшемі | 5 мкм | ||
Линза | Жауап толқын ұзындығы | 1000 ~ 1700nm | |
| ICR | Қолдау 2 режимі: кең жолақ: 1000 ~ 1700nnarrow диапазоны: 1450 ~ 1700нам | ||
| Фокустық ұзындығы | 17mm ~ 510mm, 30X оптикалық масштабтау | ||
| Сұгу | F2.8 ~ F5.5 | ||
| Көру өрісі | H: 21.3 ° ~ 0,71 °, 17.1 ° 01 °, 17.1 ° 0.57 °, 27.1 ° 0,92 ° пер созылады | H: 11.6 ° 0%, ° 4 ° 0%, v: 9.3 ° 03 ° 4.3 ° 0.3 °, едәуір | |
| Фокус қашықтықты жабыңыз | 1M ~ 10M (Кең ~ Tele) | ||
| Масштабтау жылдамдығы | Шамамен. 7S (Оптикалық кең ~ Tele) | ||
Вызшақ | Қысу | H.265 / H.264 / H.264H / MJPEG | |
| Дролаю | 25/30 / 50 / 60FPS @ 1280 × 1024 | 25/30 / 50 / 60FPS @ 640 × 512 | |
| Бейне бит жылдамдығы | 32Kbps ~ 16Мбр | ||
| Дыбыс | AAC / MP2L2 | ||
| LVDS бейнесі | 25/30 / 50 / 60FPS @ 2MP (1920 × 1080) | ||
Жел | Сақтау | TF картасы (256 ГБ), FTP, NAS | |
| Желілік протокол | Onvif, HTTP, HTTP, IPv4, IPv4, IPv6, RTSP, DDNS, RTP, RTP, UDP | ||
| ... | Қолдау | ||
| Микробағдарламаны жаңарту (LVDS) | Микробағдарламаны тек желілік порт арқылы жаңартуға болады | ||
| Жалпы іс-шаралар | Қозғалыс, таңба, SD картасы, желісі | ||
| IVS | Тренинг, қоршауды анықтау, кіру, қарау, қараусыз зат, ораза ұстау, тұрақ, тұрақ, топтық жинау, көп жиналғандар, зат жоқ, объектіні анықтау, қудалау. | ||
| Шуды азайту | 2D / 3D | ||
| Экспозиция режимі | Қолмен, автоматты, Auto, Arermate басымдығы, ысырма басымдылығы | ||
| Экспозициялық өтемақы | Қолдау | ||
| Жапқыш жылдамдығы | 1/1 ~ 1/30000s | ||
| Фокус режимі | Автоматты / қолмен / SEMI AUTO | ||
| Электрондық Defog | Қолдау | ||
| Хаспаңызды азайту | Қолдау | ||
| Бүркеу | Қолдау | ||
| Еис | Қолдау | ||
| Сандық масштабтау | 16х | ||
| Сыртқы бақылау | Тлл | ||
| Корольма | 4pin Ethernet порты, 6pin сериялық және қуат порты, 5pin Audio Port.30pin LVDS | ||
| Байланыс хаттамасы | Sony Visca, Pleco D / P | ||
| Жұмыс шарттары | - 30 ~ + 60 ° C / 20% ~ 80% RH | ||
| Сақтау шарттары | - 40 ~ + 70 ° C / 20% ~ 95% RH | ||
| Нәр беруші | DC 12V | ||
| Қуатты тұтыну (TBD) | AVG: 6w; Макс: 11 Вт | ||

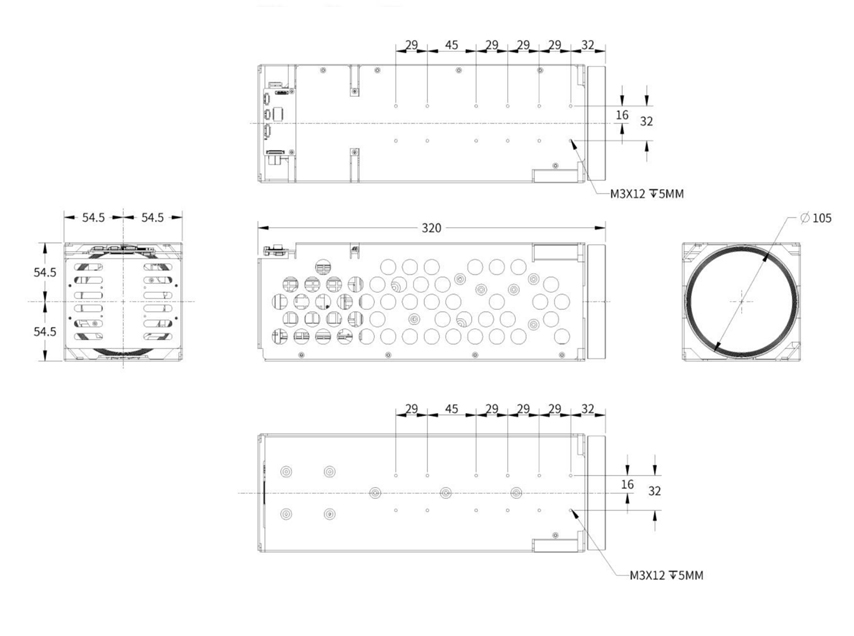

| Өлшемдер (l * w * h) | Шамамен. 320mm * 109mm * 109 мм | ||
| Салмақ | 3.1 кг | ||
Желілік интерфейс
| Басу | ПИН-код | Пин аты | Түсіндірме |
| J2_4pin Ethernet интерфейсі | 1 | Этроф - | Adaptive Ethernet порты, Internet Rx - |
| 2 | Этрокс + | Adaptive Ethernet порты, Интернет RX + | |
| 3 | Этx - | Adaptive Ethernet порты, Internet Tx - | |
| 4 | Этх + | Adaptive Ethernet порты, Интернет TX + | |
| J3_6pin Power & Uart интерфейсі | 1 | Dc_in | DC12V |
| 2 | Gnd | Gnd | |
| 3 | Rxd1 | TTL деңгейі 3.3V, Pelco протоколы | |
| 4 | Txd1 | TTL деңгейі 3.3V, Pelco протоколы | |
| 5 | Rxd0 | TTL деңгейі 3.3V, Visca протоколы | |
| 6 | Txd0 | TTL деңгейі 3.3V, Visca протоколы | |
| J1_5pin Audio интерфейсі | 1 | Аудио_out | Аудио шығысы (жолдан шығу) |
| 2 | Gnd | Gnd | |
| 3 | Аудио_ин | AUDIO IN (ЖОЛ) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
LVDS интерфейсі
| Порт | Нөмір | Пин аты | Түсіндірме |
| J4_30pin LVDS интерфейсі (Sony 30pin сандық интерфейсіне ұқсас) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | DC шығысы (DC + 7V ~ + 12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL деңгейі 3.3V, Visca протоколы, j3_6pin портындағы TXD0-ке бірдей. Бірақ бір уақытта қосыла алмайды. | |
| 19 | Uart1_rx | TTL деңгейі 3.3V, Visca протоколы, rxd0-ге j3_6pin портына бірдей. Бірақ бір уақытта қосыла алмайды. | |
| 20 | Gnd | Gnd | |
| 21 | Txout0 - | ||
| 22 | Txout0 + | ||
| 23 | Txout1 - | ||
| 24 | Txout1 + + | ||
| 25 | Txout2 - | ||
| 26 | Txout2 + + | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk + | ||
| 29 | Txout3 - | ||
| 30 | Txout3 + |
